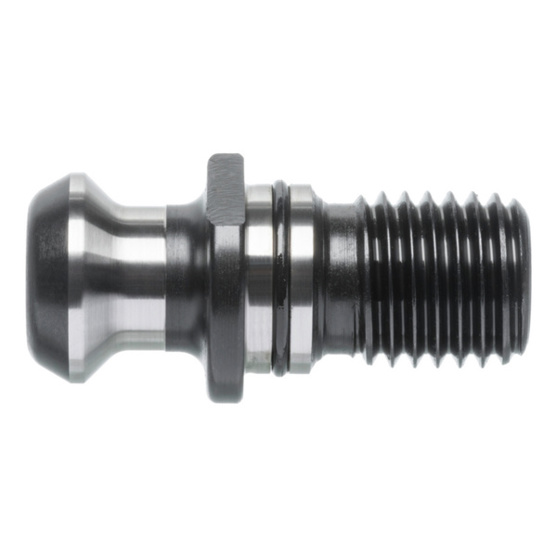

ATORN Anzugsbolzen Fatal, 3 mm verlängert, DIN 7388
Produktinformationen "ATORN Anzugsbolzen Fatal, 3 mm verlängert, DIN 7388"
Der Anzugsbolzen Fatal, verlängert um 3 mm, orientiert sich an der Norm DIN7388 und überzeugt durch eine hochwertige Verarbeitung. Dieser Bolzen wird präzise in Werkzeugaufnahmen eingeschraubt und erfüllt je nach Maschinen- und Spindeltyp spezifische Anforderungen, indem er die Aufnahmen sicher in der Maschinenspindel fixiert.
Hergestellt aus robustem Material (16Mn Cr5) und eingesetzt mit einer gehärteten Oberfläche von HRc 58 ±2, gewährleistet der Anzugsbolzen eine langfristige und zuverlässige Nutzung. Sowohl das Gewinde als auch die Bohrung sind weich, brüniert und geschliffen, was die Handhabung erleichtert. Ein integrierter O-Ring sorgt zusätzlich für eine effektive Abdichtung, um ungewollten Fluidverlust zu verhindern.
Bitte beachten Sie, dass weitere Ausführungen auf Anfrage erhältlich sind und zur Bestellung die Angabe des Maschinentyps notwendig ist. Im Lieferumfang ist ein Stück des Anzugsbolzens enthalten, optimal geeignet für Werkzeugaufnahmen wie SK 40 und bietet eine Kühlmittelzufuhr. Mit einem präzisen Gewinde von M16 und einer Bolzenlänge von 19.25 mm passt dieser Anzugsbolzen perfekt in Ihre Maschinenumgebung.
| Ausführung: | Mit O-Ring |
|---|---|
| Außendurchmesser: | 12.95 mm |
| Bohrdurchmesser: | 7 mm |
| Bolzendurchmesser: | 17 mm |
| Durchmesser: | 18.95 mm |
| Gewindeabmessung: | M16 |
| Gewindedurchmesser: | 16 mm |
| Kühlmittelzufuhr: | Ja |
| Länge: | 47.5 mm |
| Passend für Werkzeugaufnahme: | SK 40 |
| Winkel: | 45 Grad |
| Zapfenlänge: | 19.25 mm |
