ATORN DIN 69872B SK40 Anzugsbolzen - ohne Bohrung
Produktinformationen "ATORN DIN 69872B SK40 Anzugsbolzen - ohne Bohrung"

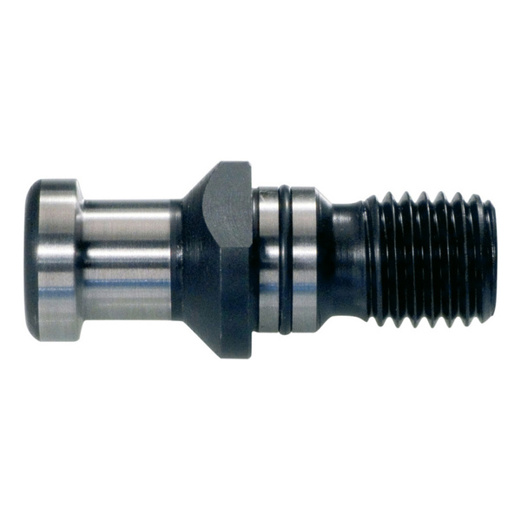

Der ATORN Anzugsbolzen ist speziell für die Verwendung mit Werkzeugen, die über einen Steilkegel gemäß den Normen ISO 7388-1 und ISO 7388-2 verfügen. Hergestellt aus hochwertigem 16Mn Cr5-Material, zeichnet sich dieser Anzugsbolzen durch eine ausgezeichnete Einsatzgehärtung mit einem Härtegrad von HRc 58 ±2 aus. Die Oberfläche des Gewindes und der Bohrung sind weich, brüniert und geschliffen, was für eine besonders gute Anpassung und Handhabung sorgt.

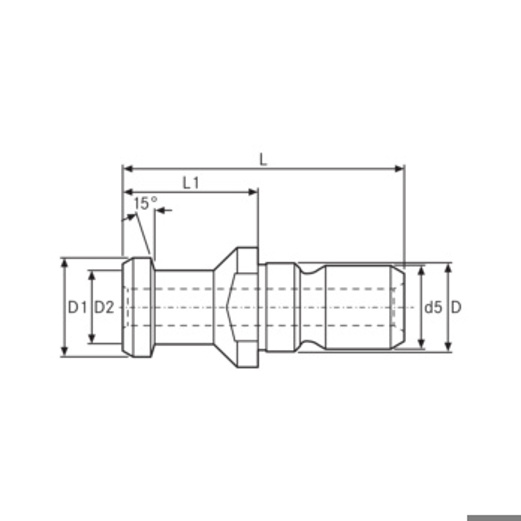

Ein integrierter O-Ring sorgt für eine effektive Abdichtung, was die Langlebigkeit des Produkts erhöht. Mit einer Zapfenlänge von 26 mm und einer Gesamtlänge von 54 mm passt dieser Anzugsbolzen ideal in die Werkzeugaufnahme SK 40. Zudem weist er einen Außendurchmesser von 19 mm und einen Bolzendurchmesser von 14 mm auf. Der Gewindedurchmesser beträgt 16 mm und der Winkel ist auf 15 Grad eingestellt, wodurch eine optimale Passgenauigkeit gewährleistet ist.
Bitte beachten Sie, dass weitere Ausführungen auf Anfrage verfügbar sind, wobei die Angabe des Maschinentyps erforderlich ist. Der Anzugsbolzen wird als Einzelstück geliefert und ist Ihr zuverlässiger Partner für eine präzise Werkzeugmontage.
| Außendurchmesser: | 19 mm |
|---|---|
| Bolzendurchmesser: | 14 mm |
| DIN: | 69872 |
| Durchmesser: | 17 mm |
| Form: | B |
| Gewindedurchmesser: | 16 mm |
| Kühlmittelzufuhr: | Nein |
| Länge: | 54 mm |
| Passend für Schraubengewinde: | M16 |
| Passend für Werkzeugaufnahme: | SK 40 |
| Winkel: | 15 Grad |
| Zapfenlänge: | 26 mm |
