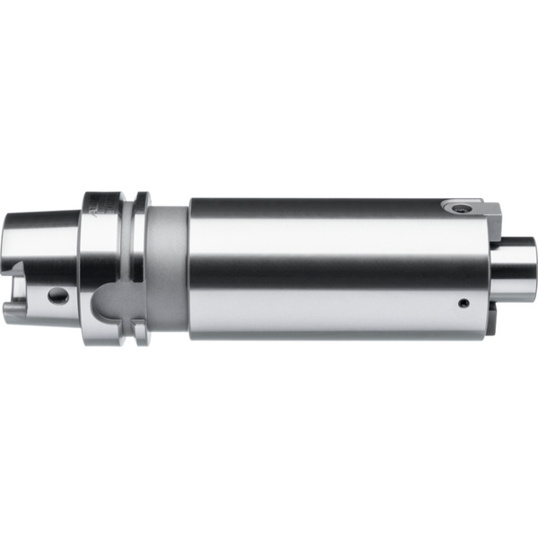

ATORN HSK100 Quernut-Aufsteckfräserdorn - Durchmesser 40 mm, Länge 160 mm, Form AD
Produktinformationen "ATORN HSK100 Quernut-Aufsteckfräserdorn - Durchmesser 40 mm, Länge 160 mm, Form AD"
Entdecken Sie den ATORN Quernut-Aufsteckfräserdorn HSK100 mit einem Durchmesser von 40 mm und einer Auskraglänge von 160 mm, der speziell für die Aufnahme von Walzenstirn- und Winkelstirnfräsern entwickelt wurde. Dieser hochwertige Fräserdorn erfüllt die Anforderungen der ISO 12164 und profitiert von einem vergrößerten Bunddurchmesser, um eine optimale Leistung zu gewährleisten.
Hergestellt aus legiertem Einsatzstahl bietet er eine beeindruckende Zugfestigkeit im Kern von mindestens 950 N/mm², während die innere Kühlmittelzufuhr eine konstante Kühlung während des Fräsvorgangs sicherstellt. Der Einsatz ist gehärtet mit einer Härte von HRc 60 ± 2, und eine Härtetiefe von 0,8 mm ± 0,2 mm sorgt für Langlebigkeit und zuverlässige Leistung. Die maximale Rundlaufgenauigkeit beträgt weniger als 0,005 mm, was höchste Präzision ermöglicht.
Der Kegelwinkel-Toleranzqualität entspricht < AT3 nach DIN 7187 und DIN 2080 und sorgt für eine sichere Montage. Weitere technische Details umfassen eine Wuchtgüte von G 2,5 bei 25.000 1/min, eine dornlänge von 27 mm sowie ein Außendurchmesser von 88 mm. Die technische Spezifikation garantiert eine exzellente Werkzeugaufnahme vom Typ HSK 100 und eine effektive interne axiale Kühlmittelzufuhr.
Bitte beachten Sie, dass die alte Norm DIN 69871 durch die neue ISO 12164 ersetzt wurde. Im Lieferumfang enthalten ist ein Quernut-Aufsteckfräsdorn in der Ausführung HSK63 oder HSK100 sowie eine Anzugsschraube, um eine einfache Installation zu gewährleisten.

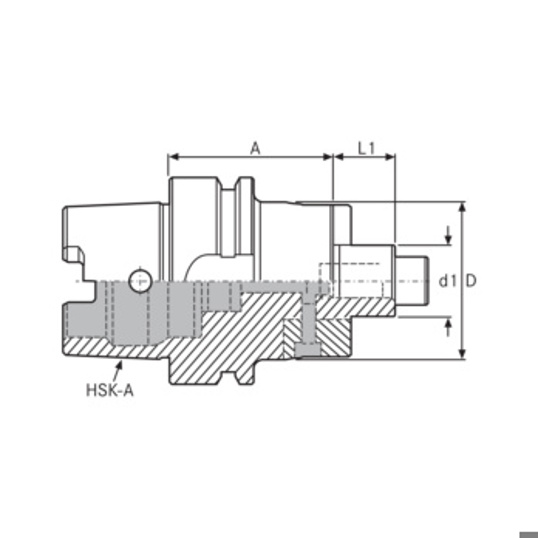

| Auskraglänge: | 160 mm |
|---|---|
| Außendurchmesser: | 88 mm |
| DIN: | 69893-1 |
| Dorndurchmesser: | 40 mm |
| Dornlänge: | 27 mm |
| Form: | A |
| Kegelart: | HSK 100 |
| Kühlmittelzufuhr: | Intern axial |
| Werkzeugaufnahme: | HSK 100 |
| Werkzeugaufnahmetyp: | Aufsteckfräsdorn (Messerkopfaufnahme) |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
