ATORN HSK100 Quernut-Aufsteckfräserdorn - Durchmesser 50 mm, A=70 mm, Form AD
Produktinformationen "ATORN HSK100 Quernut-Aufsteckfräserdorn - Durchmesser 50 mm, A=70 mm, Form AD"

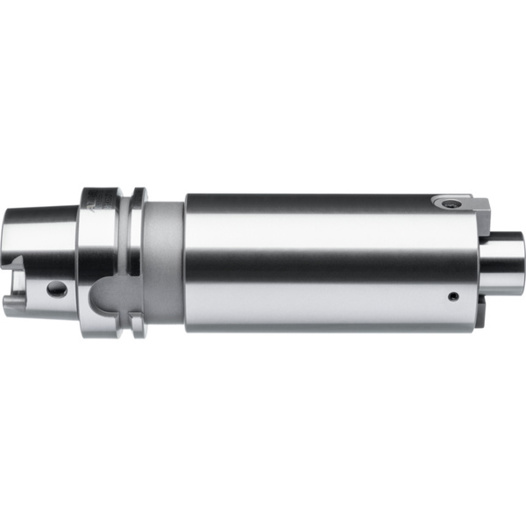

Der ATORN Quernut-Aufsteckfräserdorn HSK100 mit einem Durchmesser von 50 mm und einer Auskraglänge von 70 mm ist Ihr zuverlässiger Partner für präzises Fräsen. Dieser Fräserdorn eignet sich ideal zur Aufnahme von Walzenstirn- und Winkelstirnfräsern mit Längsnut gemäß DIN 842 und entspricht den neuesten Normen, da die alte Norm DIN 69871 durch die ISO 12164 ersetzt wurde.
Hergestellt aus legiertem Einsatzstahl zeichnet sich der Fräserdorn durch eine hohe Zugfestigkeit im Kern von mindestens 950 N/mm² aus. Der Dorn ist innerlich mit einer Kühlmittelzufuhr ausgestattet und wurde bis zu einer Härte von HRc 60 ± 2 eingesetzt, wobei die Härtetiefe 0,8 mm ± 0,2 mm beträgt. Zudem garantiert der Fräserdorn eine maximalen Rundlaufgenauigkeit von unter 0,005 mm, was einen exakten Einsatz in der Maschinenbearbeitung sicherstellt.
Der Fräserdorn erfüllt die Kegelwinkel-Toleranzqualität < AT3 gemäß DIN 7187 und DIN 2080, was ihn zu einer hervorragenden Wahl für präzise Fräseinsätze macht. Zusätzlich verfügt er über eine Balluff-Chip-Bohrung, die eine einfache Identifikation im Betrieb ermöglicht.
Im Lieferumfang enthalten ist ein Quernut-Aufsteckfräsdorn HSK63 oder HSK100 nach ISO 12164 sowie eine Anzugsschraube. Überzeugen Sie sich selbst von der Qualität und Präzision des ATORN Quernut-Aufsteckfräserdorns und optimieren Sie Ihre Fräsprozesse mit einem Werkzeug, das für höchste Ansprüche konzipiert wurde.

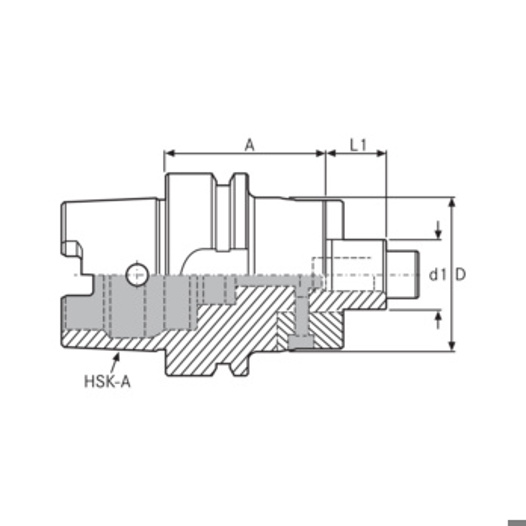

| Auskraglänge: | 70 mm |
|---|---|
| Außendurchmesser: | 128 mm |
| DIN: | 69893-1 |
| Dorndurchmesser: | 50 mm |
| Dornlänge: | 30 mm |
| Form: | A |
| Kegelart: | HSK 100 |
| Kühlmittelzufuhr: | Intern axial |
| Werkzeugaufnahme: | HSK 100 |
| Werkzeugaufnahmetyp: | Aufsteckfräsdorn (Messerkopfaufnahme) |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
