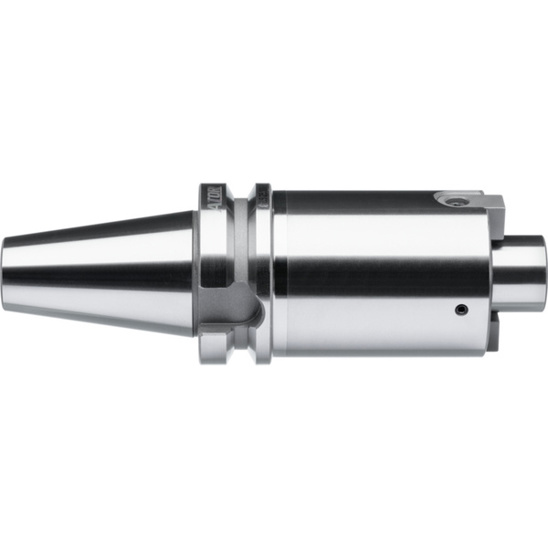

ATORN Quernut-Aufsteckfräsdorn BT40 - ISO 7388-2, 22 mm Durchmesser, 40 mm Länge | JIS B 6339
Produktinformationen "ATORN Quernut-Aufsteckfräsdorn BT40 - ISO 7388-2, 22 mm Durchmesser, 40 mm Länge | JIS B 6339"
Der ATORN Quernut-Aufsteckfräsdorn BT40 (ISO 7388-2) ist eine ausgezeichnete Wahl für präzise Bearbeitungen mit Walzenstirn- und Winkelstirnfräsern, welche nach DIN 842 gestaltet sind. Er überzeugt durch seine hochwertige Fertigung aus legiertem Einsatzstahl, der über eine Zugfestigkeit von mindestens 950 N/mm² verfügt. Die Anwendung wird durch die interne Kühlmittelzufuhr erleichtert, die eine konstante Kühlung während des Betriebs gewährleistet.
Dieser Aufsteckfräsdorn zeichnet sich zudem durch eine außergewöhnliche Härtung aus, mit einem Härtegrad von HRc 60 ± 2 und einer Härtetiefe von 0,8 mm ± 0,2 mm. Die maximale Rundlaufgenauigkeit liegt unter 0,005 mm, was eine zuverlässige Leistung bietet. Zudem erfüllt der Quernut-Aufsteckfräsdorn die Kegelwinkel-Toleranzqualität < AT3 gemäß DIN 7187 und DIN 2080.
Besonders hervorzuheben ist die Wuchtgüte von G 2,5 bei 25.000 1/min, die für einen stabilen und vibrationsarmen Betrieb sorgt. Mit einem Außendurchmesser von 48 mm und einer Werkzeugaufnahme vom Typ BT 40 integriert dieser Fräsdorn eine Auskraglänge von 40 mm und eine Dornlänge von 19 mm, während der Dorndurchmesser 22 mm beträgt. Dieses Produkt wird Ihnen als Einzelstück geliefert und umfasst zusätzlich eine Anzugsschraube.
Bitte beachten Sie, dass die alte Norm JIS B 6339 MAS BT durch die neue ISO 7388-2 ersetzt wurde. Vertrauen Sie auf die Qualität und Präzision von ATORN für Ihre Fertigungsanforderungen.
| Auskraglänge: | 40 mm |
|---|---|
| Außendurchmesser: | 48 mm |
| Dorndurchmesser: | 22 mm |
| Dornlänge: | 19 mm |
| Form: | AD |
| ISO: | 7388-2 |
| Kegelart: | BT 40 |
| Kühlmittelzufuhr: | Intern axial |
| Länge: | 19 mm |
| Werkzeugaufnahme: | BT 40 |
| Werkzeugaufnahmetyp: | Aufsteckfräsdorn (Messerkopfaufnahme) |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
